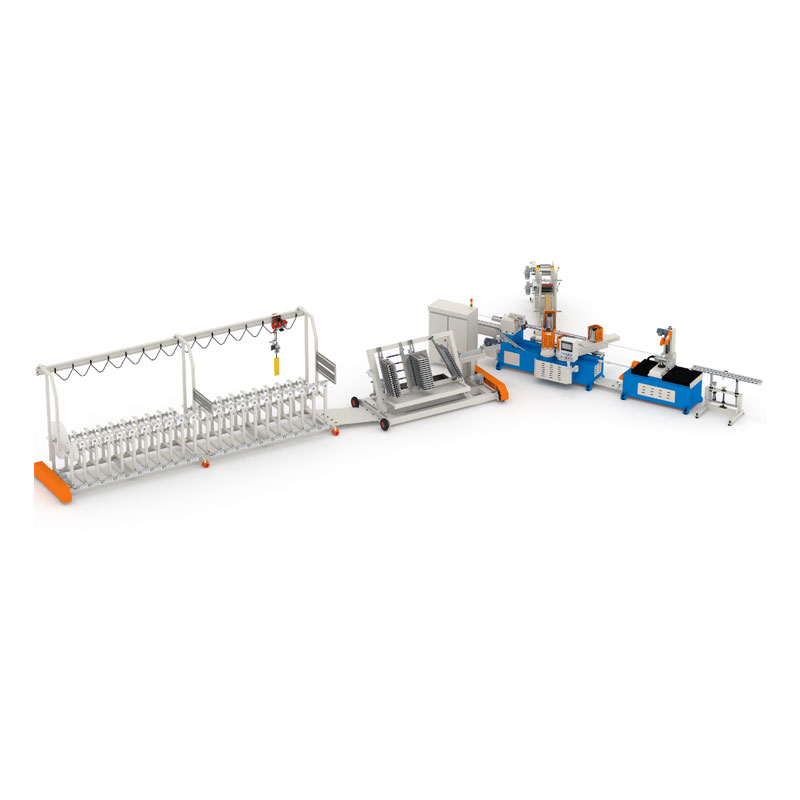

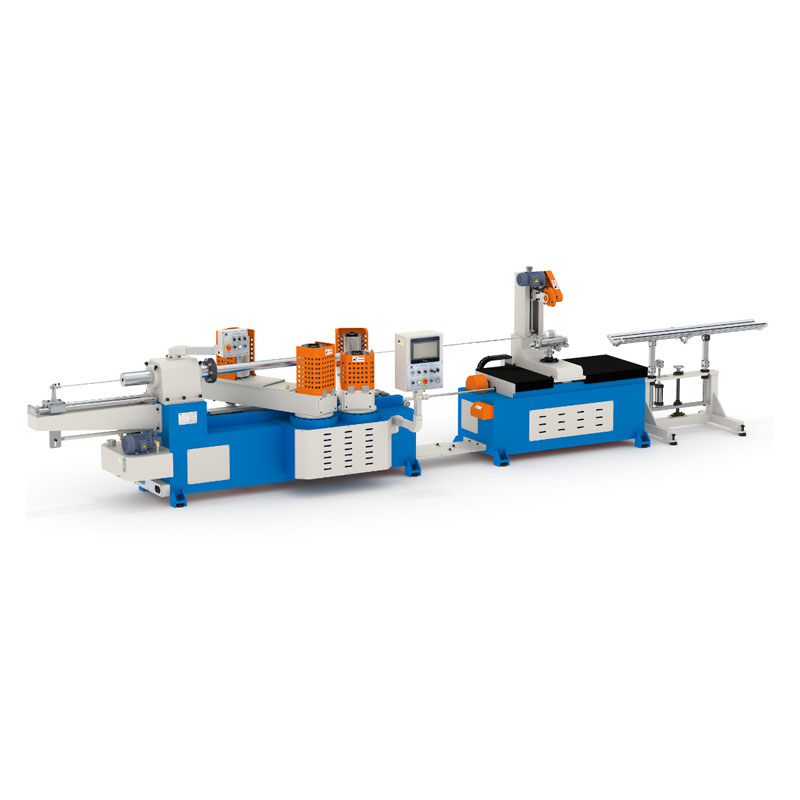

Zware papieren buismachine

Het kan worden gebruikt om chemische vezelpapierbuizen, verschillende composietstructuurpapierblikjes en kleine industriële papieren buizen te produceren. Deze machine heeft de mogelijkheid om spiraalvormige papieren buizen te vormen en integreert de lijmen-, wikkel- en snijfuncties in één, waardoor de operatie efficiënt en handig is.

Functie

"E" -serie van zware papieren buismachine, het ontwerpen van idee eenvoudig 、 Compact 、 stabiel.

Standaard voor het maken van papierbuis 3 ”(ID76,2 mm), max wanddikte onder 10 mm, de grootste buis -ID kan tot 200 mm.

Specificatie

Functies

1. Het hele machine -frame is gemaakt van dikke stalen plaat en wordt gelast door secundaire verwerking, wat de stabiliteit en duurzaamheid van de apparatuur aanzienlijk verbetert.

2. Het hoofdtransmissiesysteem hanteert een versnellingsreductiestructuur, die de kenmerken heeft van lage werkgeluid, lage warmte -generatie, hoge snelheid en hoog koppel.

3. Uitgerust met een vectoromvormer met een hoge torque om de hoofdmotor te regelen om flexibele en efficiënte variabele snelheidsbewerking te bereiken.

4. Uitgerust met een hydraulisch mechanisme koppelingspanning en hoeksensor om de riemspanning automatisch aan te passen om een stabiele werking te garanderen.

5. Uitgerust met een synchroon snijsysteem dat een combinatie van een kogelschroef en servomotor gebruikt om high-precisie en high-respons snijbewerkingen te bereiken.

6. Uitgerust met een pulsignaal en feedforward compensatiesysteem om ervoor te zorgen dat de snijlengte altijd consistent is bij verschillende snelheden.

7. Via de dubbele onafhankelijke PLC -architectuur worden de signaalregeling en functieberekening gescheiden om de snijefficiëntie en lengtebestrijdingsnauwkeurigheid te optimaliseren.

8. De nieuw verbeterde interface met een touchscreen met groot scherm met een groot scherm maakt de bewerking handiger en de interface zichtbaarder.

9. Uitgerust met een intelligent papieren voedingsapparaat, voelt en stopt het automatisch wanneer het papier breekt om miswerking te voorkomen.

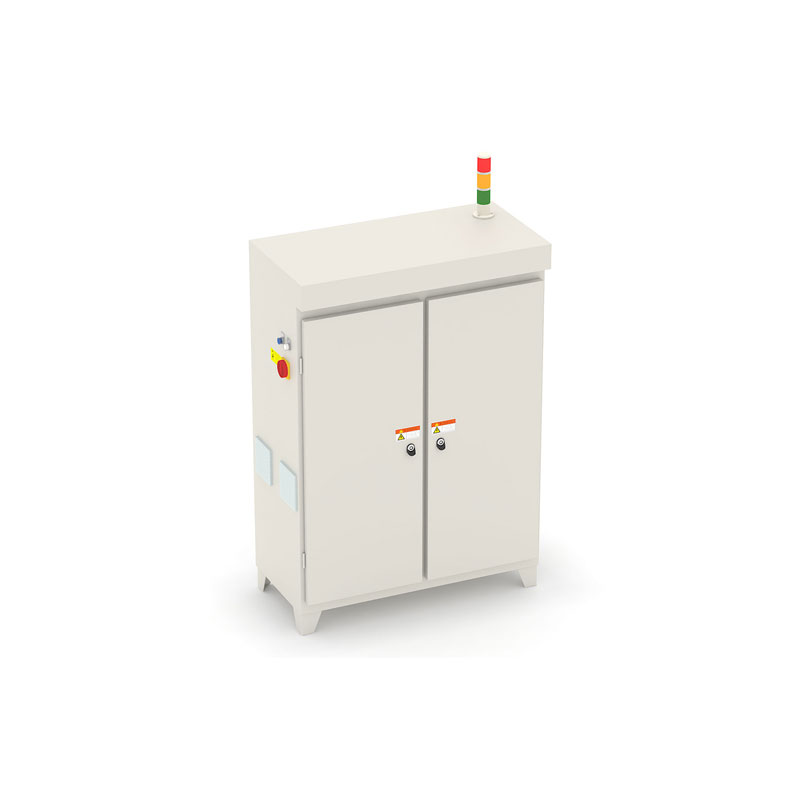

10. De geïntegreerde structuur met geëlektrificeerde regeling integreert efficiënt de papierrolhouder, het lijmcoatingrek en het papiervoedingsmechanisme.

11. Het modulaire ontwerp van de elektrische bedrading van de hele machine verbetert de onderhoudbaarheid en het gemak van vervanging van het systeem.

12. Het ondersteunt de uitbreiding van netwerkfuncties, het verbinden van productielijnen of andere apparatuur en heeft externe monitoring- en onderhoudsmogelijkheden en ondersteunt het standaard industriële communicatieprotocol Modbus TCP.

Machinegegevens

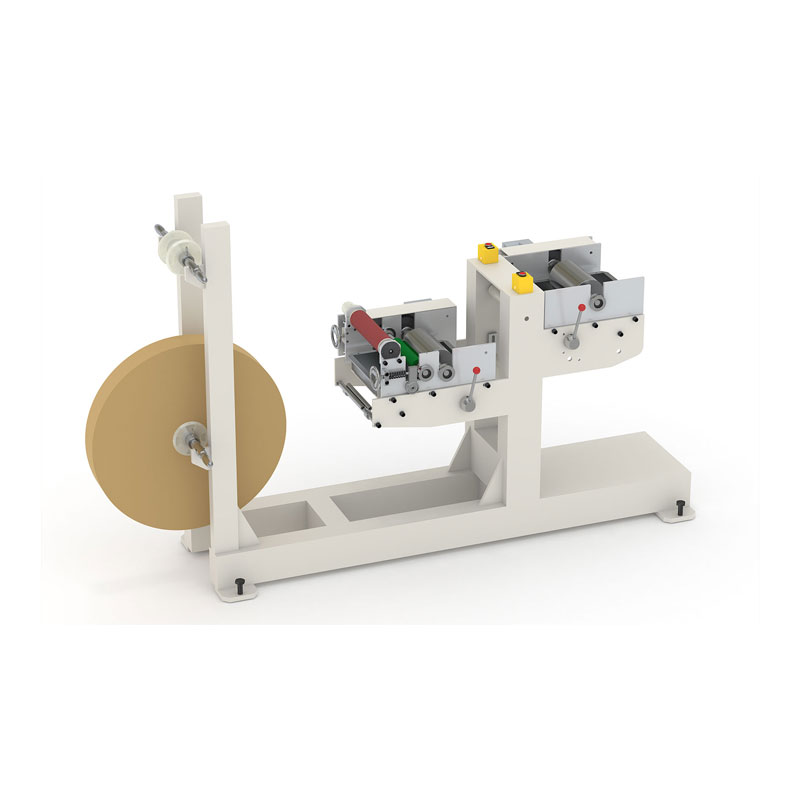

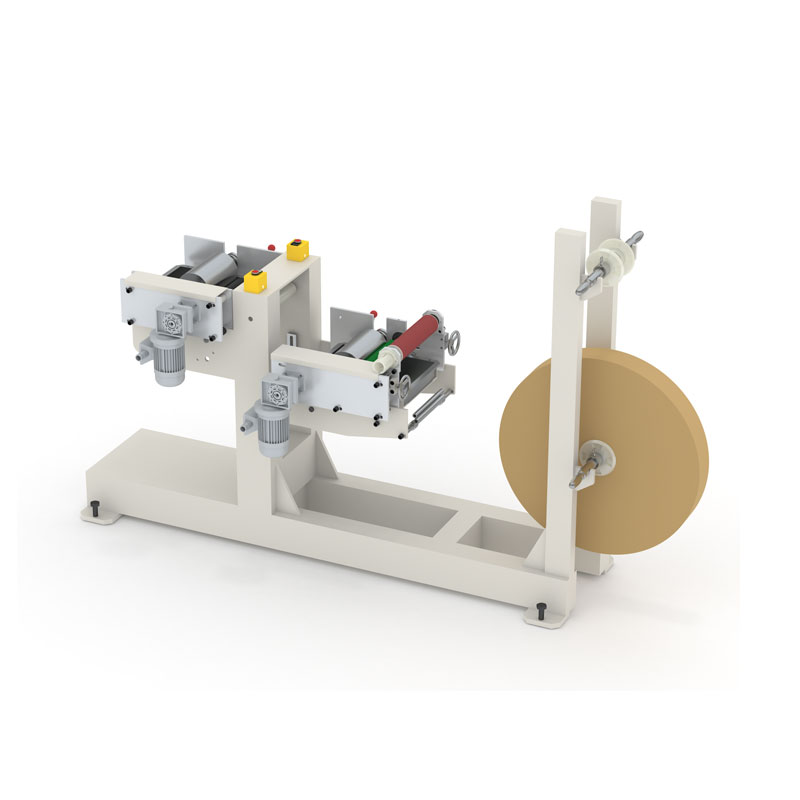

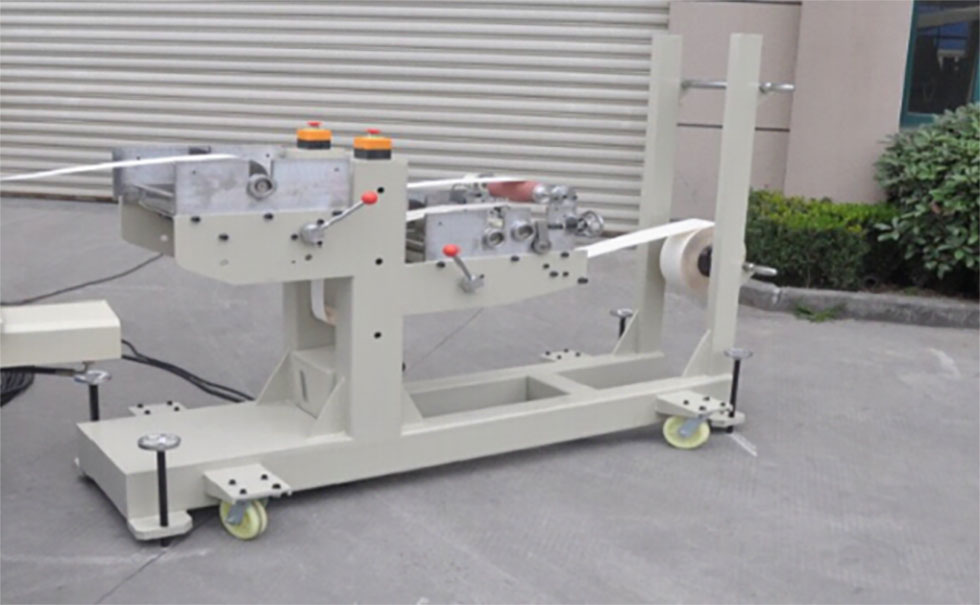

Multifunctioneel bodempapier voedingssysteem

Integreert meerdere sleutelcomponenten, waaronder automatisch papierlade-voedingsapparaat, een enkelzijdige lijmmodule van het roller-type, smeerolie-rollensysteem en op encodergebaseerde papieren tape lengte en snelheidsdetectiemodule om geïntegreerde regeling van papiertransport, lijmen en monitoring te bereiken.

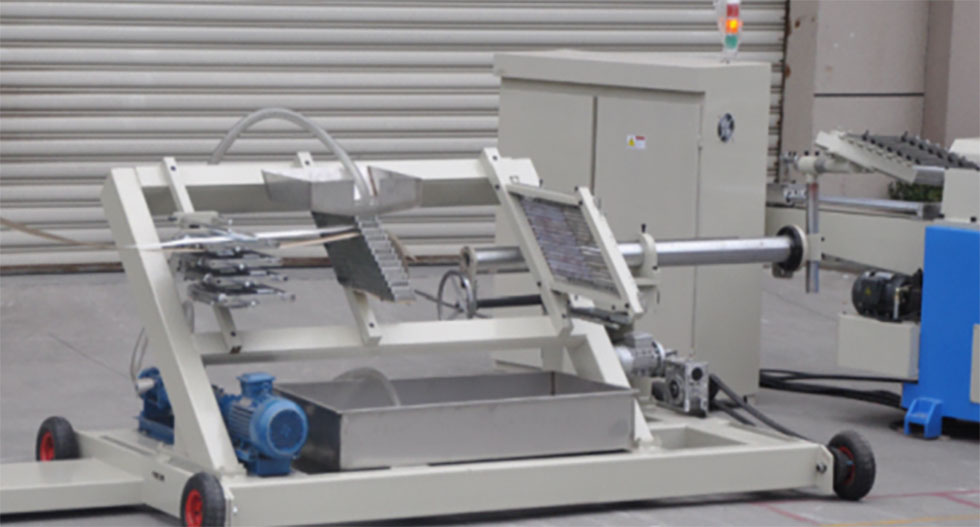

Standaard configuratie 16-laags waterval lijmrek: (andere lijmapparaten zijn optioneel)
Kenmerken: Het totale lijmrek is laag in hoogte en gemakkelijk te bedienen, met behulp van een 3 kW schroeflijmpomp voor circulerende lijm en een polyurethaanslang voor schraaplijm.

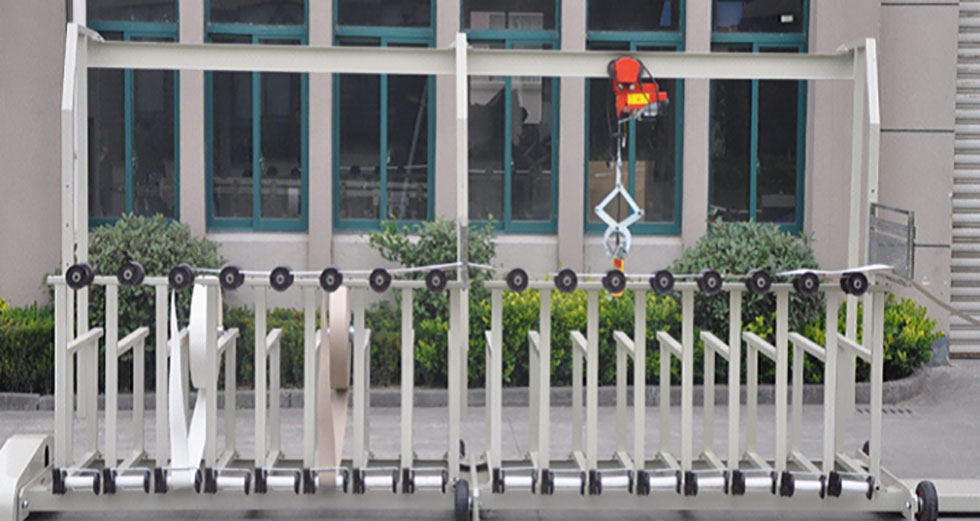

Standaardconfiguratie 16-laags integrale papierlade 90 graden:
Kenmerken: De papieren lade wordt geladen door elektrische kraan en de papieren dienblad is gemakkelijk te bedienen.
Met aangepaste aanpassingsapparaat met aangedreven papierlade.
Maximale papierlade diameter is 1500 mm (aanpasbaar boven 1500 mm).
